MENYELESAIKAN RANGKAIAN LISTRIK ARUS SEARAH

 Assalamualaikum wr.wb.

Hari ini, mari kita mengenal cara singkat untuk menyelesaikan soal rangkaian listrik bercabang, di pembahasan Listrik Dinamis Arus Searah.

Sesuai dengan Hukum Kirchoff I :

maka pada suatu Node (titik percabangan) A, dapat digambarkan ada arah arus yang masuk dan keluar, jumlahnya harus sama.

Kerjakan Latihan berikut ini sesuai contoh soal di atas !

---------------- Selamat Mengerjakan ----------------

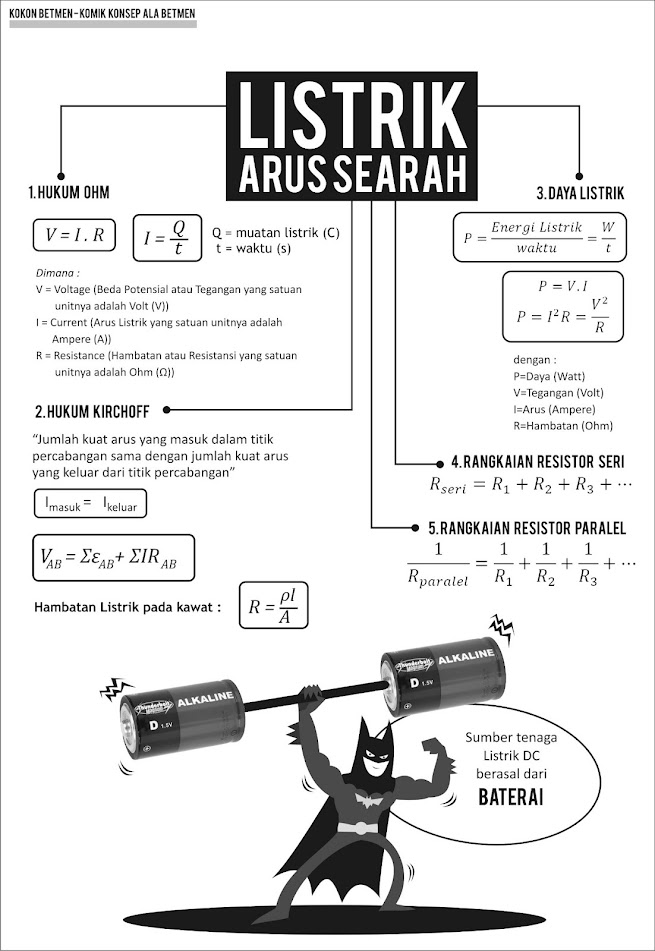

LISTRIK ARUS SEARAH



Assalamualaikum wr wb.

Anak anakku sekalian, hari ini kita pelajari listrik arus searah (Direct Current), dengan menganalisis hukum Ohm dan Hukum Khirchoff.

A. Hukum Ohm

Dalam sebuah rangkaian tertutup, berlaku hukum Ohm, yang berbunyi :

“Besar arus listrik (I) yang mengalir melalui sebuah penghantar atau Konduktor berbanding lurus dengan beda potensial / tegangan (V) yang terpasang pada konduktor dan berbanding terbalik dengan hambatannya (R)”.

B. Hukum Kirchoff I

Hukum I Kirchoff : Pada pertengahan abad 19 Gustav Robert Kirchoff (1824 – 1887) menemukan cara untuk menentukan arus listrik pada rangkaian bercabang yang kemudian dikenal dengan Hukum Kirchoff. Hukum I Kirchoff  berbunyi “ Dalam suatu percabangan, Jumlah kuat arus yang masuk dalam titik percabangan sama dengan jumlah kuat arus yang keluar dari titik percabangan”. Hukum I Kirchoff secara matematis dinyatakan :

Hukum II Kirchoff : Dalam suatu rangkaian listrik, antara dua titik misalnya a dan b, jika jalur yang dilewatinya terdapat batere (ε), arus (I) dan hambatan (R), maka tegangan jepit antara A dan B dirumuskan :

C. Rangkaian Resistor

Dengan merangkai seri resistor, kita akan mendapatkan nilai yang lebih besar. Sedangkan dengan merangkai paralel, akan kita dapatkan nilai hambatan ekivalen yang lebih kecil.

1.     Rangkaian Seri

Rangkaian seri digambarkan dengan susunan hambatan/Resistor yang sambung menyambung tanpa adanya cabang di antara sambungan dua resistor.

Prinsip dari rangkaian seri adalah arus yang mengalir di setiap komponen sama besar. Namun tegangannya terbagi di tiap hambatannya. Nilai tegangan jepitnya bergantung hambatan yang dijepitnya. Jika hambatannya besar maka tegangannya besar, dan sebaliknya.

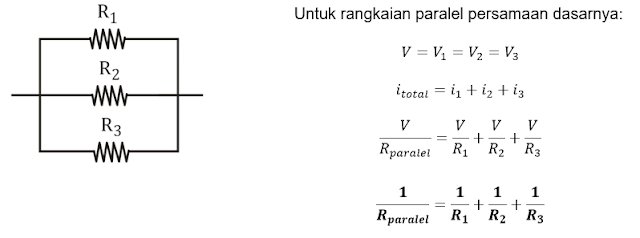

2.     Rangkaian Paralel

Rangkaian paralel digambarkan dengan susunan hambatan/Resistor yang sambung menyambung dengan adanya cabang di antara sambungan dua resistor.

Prinsip dari rangkaian paralel adalah tegangan di setiap cabang sama besar. Namun arus utamanya terbagi dan bisa berbeda-beda setiap cabangnya bergantung besar hambatan yang dilewatinya. Jika melewati hambatan besar, arusnya kecil, dan sebaliknya.

Bukalah Simulasi Percobaan rangkaian listrik sederhana berikut :

https://phet.colorado.edu/sims/html/circuit-construction-kit-dc/latest/circuit-construction-kit-dc_all.html

Perhatikan contoh soal perhitungan berikut :

Contoh 1 :

Contoh 2 :

Buatlah simulasi percobaan sesuai dengan contoh soal di atas, tapi dengan angka berbeda. Ukur dengan tegangan dengan voltmeter dan arus dengan amperemeter. Lalu bandingkan dengan hasil perhitungan sesuai contoh di atas.

Rangkaian Percobaan 1 :

Masukkan hasil Pengukuran ke tabel berikut :

GGL Baterai 1: V (1) = ……….. volt	GGL Baterai 2: V (2) = ……….. volt
Hambatan Luar 1 : R1 = ……… Ohm	Hambatan Luar 2 : R2 = ……… Ohm
Hasil Pengukuran Arus total rangkaian : I = …… Ampere
V(R1) = ….. Volt		V(R2) = ….. Volt

Tuliskan Hasil Perhitungan dengan Rumus :

Rangkaian Percobaan 2 :

Masukkan hasil Pengukuran ke tabel berikut :

GGL Baterai : V = ……….. volt	Hambatan dalam : r = ……. Ohm
Hambatan Luar 1 : R1 = ……… Ohm	Hambatan Luar 2 : R2 = ……… Ohm
Hasil Pengukuran tegangan Luar Baterai : V(AB) = …… Volt	Hasil Pengukuran Arus input : I = ……Ampere

Tuliskan Hasil Perhitungan dengan Rumus :

Laporan diketik di Ms.Word, Pastikan angka yang kalian pakai tidak sama dengan teman. Kirim ke email : ruddy.albayan@gmail.com

------------- Selamat Mengerjakan -------------
